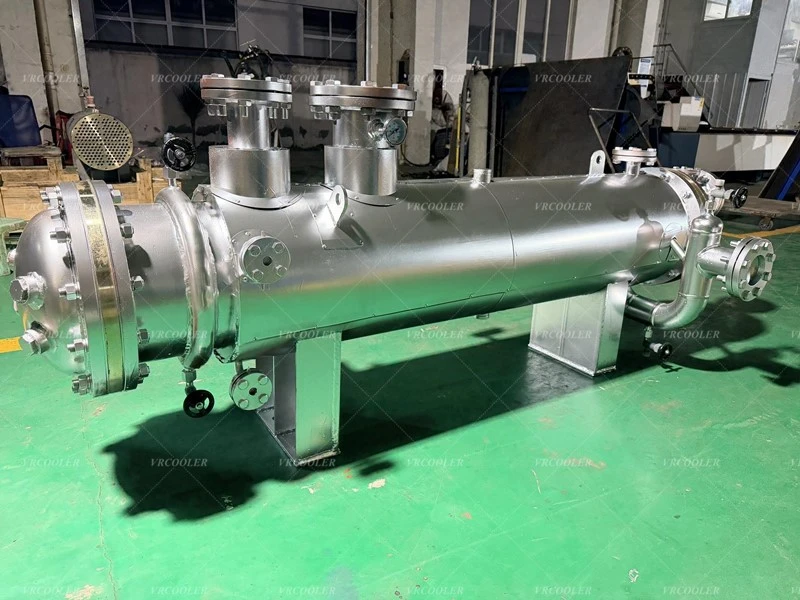

Brugerdefineret skal- og rørdump-kondensator til dampturbine
Dump-kondensator er en skal-og-rør-hjælpevarmeveksler, også kaldet atmosfærisk dump-kondensator eller afløbskøler. Den kondenserer overskydende bypass-damp, som ellers ville udlufte til atmosfæren under turbinestart, trip, belastningsafvisning eller pludseligt fald i dampbehovet. Den opfanger damp, der kan tømmes, forvandler den til genanvendeligt kondensat, eliminerer atmosfærisk udluftning, støj, energi- og vandtab og stabiliserer dampcyklussystemets tryk. Forskellig fra hovedvakuumoverfladekondensator kører dumpkondensatoren for det meste tæt på atmosfærisk tryk, håndterer forbigående spidsdampstrøm i stedet for kontinuerlig turbineudstødningsflow.
Arbejdsprincip
Varm bypass / dump-off damp kommer ind i skalsiden; kølevand cirkulerer inde i varmeoverførselsrør. Damp frigiver latent varme, kondenserer til flydende kondensat opsamlet ved varmbrønd. Ikke-kondenserbare gasser udluftes. Genvundet kondensat kan vende tilbage til kedlens fødevandssystem. Rørbundtet anvender ekspanderende rør-pladeforbindelse, anti-vibrationsstøtteplader, selvdrænende rørbue til nedlukning af dræning.
Nøglefunktioner
Håndter stor transient peak dampbelastning til turbineudkobling, bypass, opstartsforhold
Skal-og-rørkonstruktion, brugerdefineret termisk-mekanisk design i henhold til TEMA / HEI / ASME standard
Materiale muligheder: Kulstofstål skal; rør i SS304 / SS316L / Cu-Ni 90/10 / Titanium til køling af ferskvand / havvand
Separat kondensatudløb & ikke-kondenserbar gasudluftningsport; varmbrønd til kondensatopsamling
Valgfri fuld-scope pakke: trykreducerende enhed, kondensatpumpe, niveaukontrol, instrumentering og ventiler
Nul-damp-udluftning-til-atmosfære; reducere støj, spar fødevand og termisk energi
Typiske anvendelsesscenarier
Dampturbinegenerator bypass & dump-off dampkondensering (ekstraktionskondenserende turbinesæt)
kraftvarme- og spildvarmegenvindingsenhed; kedeloverskudsdampgenvinding
Marine damp system; industriel proces dampudluftningsgenvinding
