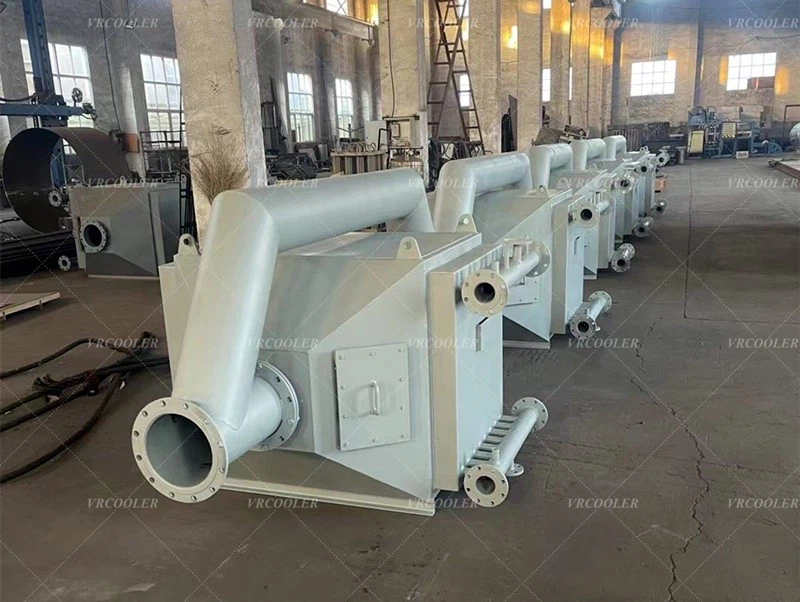

Varmegenvindingssystem til luftkompressorenhed
Luftkompressorenheder producerer en stor mængde spildvarme under drift, og hovedformålet med varmegenvindingssystemet er at genbruge denne spildvarme. Dette forbedrer ikke kun energiudnyttelsesgraden og reducerer virksomhedens energiomkostninger, men reducerer også den termiske forurening af miljøet.
Varmegenvindingssystemet omfatter hovedsageligt varmevekslere (såsom ribbet rørvarmeveksler), forbindelsesrør, ventiler, temperaturfølere, regulatorer og andre komponenter. Blandt dem er varmeveksleren kernekomponenten, som bruges til at opnå overførsel af varme.
Vindrørsvarmeveksler
Strukturelle egenskaber
Finnesektion: Nøglen til ribbet rørvarmeveksler ligger i ribbernes design. Finnerne er normalt tynde metalplader (f.eks. aluminium, kobber osv.), som er tæt viklet eller svejset til den ydre overflade af basisrøret (normalt stålrør). Der er forskellige former for finner, såsom flade finner, korrugerede finner og stiftfinner. For eksempel er flade finner enkle i struktur og nemme at fremstille; korrugerede finner kan øge væskeforstyrrelser og forbedre varmeoverførselseffektiviteten.
Bundrørssektion: Bundrøret er kanalen for den indvendige væske, og dens materiale skal vælges i henhold til arten af arbejdsvæsken (f.eks. temperatur, tryk, ætsning osv.). Stålrør er det mere almindeligt anvendte materiale, det har høj styrke og god trykmodstand. Diameteren og vægtykkelsen af basisrøret påvirker også varmeoverførselsydelsen og trykmodstanden af varmeveksleren.
Arbejdsprincip
Når en varm væske (såsom højtemperaturolie eller højtemperaturgas fra en luftkompressorenhed) passerer gennem den ene side af ribberørsvarmeveksleren (normalt indersiden af røret), ledes varmen gennem rørvæggen til finnerne . Fordi finnerne har et stort overfladeareal, er de i stand til hurtigt at overføre varme til den kolde væske (f.eks. vand, luft osv.) på den anden side. Den kolde væske absorberer varmen og stiger i temperatur, hvilket muliggør varmegenvinding. For eksempel, i et typisk varmegenvindingssystem til en luftkompressorenhed, passerer højtemperatur komprimeret luft gennem ribberørene, og koldt vand strømmer uden for ribberørene. Gennem varmeudvekslingen stiger temperaturen på det kolde vand, og det kan bruges til andre formål såsom procesopvarmning eller varmt brugsvand.
Faktorer, der påvirker varmevekslingseffektiviteten
Finneparametre: Finneafstand, højde, tykkelse og andre parametre har en væsentlig indflydelse på varmeoverførselseffektiviteten. Mindre finneafstand kan øge varmeoverførselsarealet pr. volumenenhed, men kan også føre til øget væskemodstand. En passende ribbehøjde kan sikre tilstrækkeligt varmeoverførselsareal og samtidig undgå for store modstandstab. For eksempel, når man designer en finne-og-rør-varmeveksler til varmegenvinding i en luftkompressorenhed, hvis finneafstanden er for lille, og luftstrømmen mellem finnerne hindres, kan den samlede varmeoverførselseffektivitet falde pga. reduktion af luftstrømmen, selvom varmeoverførselsarealet øges.
Væskestrømningshastighed: Strømningshastigheden af kolde og varme væsker er også en nøglefaktor. Højere strømningshastighed kan øge væskens konvektiv varmeoverførsel, men det vil også øge væskens modstand og energiforbrug. For lamelrørsvarmeveksleren i varmegenvindingssystemet i en luftkompressorenhed skal væskestrømningshastigheden optimeres i henhold til den aktuelle situation (f.eks. varmebelastning, væskeegenskaber osv.). For eksempel, når man bruger vand som en kold væske til varmegenvinding, kan en passende forøgelse af vandets strømningshastighed accelerere varmeabsorptionen, men for høj strømningshastighed vil føre til øget energiforbrug af pumpen og øget tryktab i rørføringen system.
Materiale termisk ledningsevne: Den termiske ledningsevne af finnerne og basisrøret påvirker direkte effektiviteten af varmeoverførsel. Materialer med høj varmeledningsevne (f.eks. kobber) kan hurtigere lede varme fra den varme væskeside til den kolde væskeside. Men i praksis skal omkostningerne og korrosionsbestandigheden af materialet også tages i betragtning. For eksempel, selvom kobber har en højere termisk ledningsevne end stål, har de lavere omkostninger ved stål og dets evne til at opfylde kravene til varmeoverførsel i visse ikke-korrosive miljøer ført til brugen af en kombination af stålrørsbaserede rør og aluminiumsfinner i nogle kompressorenhedens varmegenvindingssystemer.
Applikationsfordele
Meget effektiv varmeoverførsel: Sammenlignet med en almindelig lysrørsvarmeveksler kan ribberørsvarmeveksleren genvinde spildvarme genereret af luftkompressorenheder mere effektivt på grund af tilføjelsen af finner, hvilket i høj grad øger varmeoverførselsarealet. For eksempel kan varmevekslerkapaciteten for en ribbet rørvarmeveksler under samme væskestrømnings- og temperaturforskelleforhold være flere gange større end en letrørsvarmeveksler.
Kompakt struktur: Rørvarmeveksler med ribber har en relativt kompakt struktur, som giver mulighed for en stor varmeoverførselskapacitet på et begrænset rum. Dette er meget gunstigt for steder med begrænset plads, såsom luftkompressorrum, og kan nemt installeres ved siden af udstyret for at reducere varmetabet.
Stærk tilpasningsevne: den kan tilpasses varmevekslingen af en række forskellige væsker, hvad enten de er gasformige eller flydende varme og kolde væsker, kan udveksles i ribberørsvarmeveksleren gennem et fornuftigt design af varmevekslingen. Den kan for eksempel bruges til varmeveksling mellem trykluft og vand samt mellem højtemperaturolie og luft.
