MTU 20V4000FB Biogas fjernkøler til kraftvarmeværkskøling
Når folk henviser til enMTU 20V4000FB biogas fjern radiator, de taler normalt om en fjernkølingspakke designet tilmtu Series 4000 20-cylinder biogas generatorsæt platform. I MTU's aktuelle publicerede 60 Hz biogaslitteratur er de 20-cylindrede versioner opført sommtu 20V4000 GS L32FBogmtu 20V4000 GS L64FB, og de offentliggjorte vurderinger er det rigtige udgangspunkt for radiatordimensionering, ventilatorvalg, kredsløbsadskillelse og kontrolstrategi.
For biogasanlæg er en fjernvarmer ofte et praktisk valg, fordi den flytter varmeafvisningsudstyret væk fra maskinrummet, sænker indendørs varmeopbygning, forenkler ventilationsdesignet og giver EPC mere frihed i layout. Det betyder noget i landbrugets rådnetanke, spildevandsrensningsanlæg og -affaldsgasinstallationer, hvor generatorhallen ofte er kompakt, og kølesystemet skal fungere pålideligt i beskidte udendørs miljøer. MTU positionerer serie 4000-biogasserien specifikt til den slags applikationer, med produktfamilien, der dækker biogaskraftproduktion til gårde, kloak- og spildevandsanlæg og lossepladsoperatører.
Fra motorsiden er den 20-cylindrede serie 4000 biogasplatform en90 graders V motormed20 cylindre, 170 mm boring, 210 mm slaglængde, 4,77 liter slagvolumen pr. cylinder, om95,4 liter total slagvolumenog ennominel hastighed på 1500 rpm. MTU's nuværende tegninger viser også det pakkede 20V4000-genset-fodaftryk på ca7250 × 2000 × 2600 mm, hvilket er nyttigt, når du planlægger radiatorrørføring, pumpehoved og kabelkorridorsadskillelse mellem motorpakken og udendørskølerbanken.
Det vigtigste punkt for radiatorteknik er ikke kun motorydelse, menhvor meget varme der egentlig skal afvises af kølekredsløbene. For det offentliggjorte20V4000 GS L32FBbiogas ratings ved 60 Hz, MTU lister ca1932–1934 kWe elektrisk effekt, 745–797 kW termisk effekt fra motorkøling, og373–425 kW lav-temperaturvarme. For20V4000 GS L64FBbiogas rating, MTU lister om2521 kWe elektrisk effekt, 1538 kW termisk effekt fra motorkøling, og128 kW lav-temperaturvarme. Hvis en ekstern radiator er designet til at afvise både hovedmotorens-kølebelastning og lav-temperaturkredsløbet, er radiatorens driftsgrundlag derfor ca.1118–1222 kWtil 20V4000 L32FB varianter og ca1666 kWtil 20V4000 L64FB varianten. Disse totaler er tekniske konklusioner opnået ved at kombinere MTU's offentliggjorte motor-køling og lav-temperatur varmetal; de er ikke en separat officiel MTU-radiatorklassificering.
Den skelnen er vigtig, fordi kraftvarmeværker ikke alle afviser varme på samme måde. Nogle projekter genvinder en del af kappen-vandvarmen til et varmt-vandkredsløb, nogle prioriterer motor-rum-fri tørkøling, og nogle genvinder udstødningsvarmen med et dedikeret varmegenvindingsmodul, mens de kun sender HT/LT-væskekredsløb til fjernkøleren. MTU's egne biogasdatablade noterer det eksplicitforskellige fremløbs- og returtemperaturer, varmekølearrangementer, metantal og installationsbetingelser er projektspecifikke-, hvilket betyder, at det endelige radiatorvalg skal matches til den nøjagtige pligt på stedet i stedet for at blive kopieret fra en generisk motorbrochure.
Af den grund er en vel-designet MTU 20V4000FB fjernradiator normalt konfigureret som enten endobbelt- HT/LT radiatoreller aenkelt samlet køler med separate spoler og samlerør. Sektionen med høj-temperatur håndterer hovedmotorens kappe-vandbelastning, mens sektionen med lav-temperatur omhandler lade-luft eller ekstra lav-temperaturkøling, afhængigt af pakkens design. I praksis betyder det at vælge spoleoverflade, rørrækker, finnestigning, blæsermængde og motoreffekt omkring tre reelle projektvariable:omgivende designtemperatur, påkrævet kølevæskeudgangstemperatur, ogtilladt trykfald. På biogaspladser skal designere også overveje ætsende atmosfære, tilsmudsningsrisiko og sæsonbestemt belastningsvariation, fordi radiatorens under-dimensionering forårsager strømforringelse om sommeren, mens over-aggressiv blæserstyring spilder parasitisk strøm om vinteren.
For MTU Series 4000 biogasplatformen bør fjernradiatoren også behandles som en del af anlæggets styringsfilosofi, ikke kun en passiv varmeveksler. MTU fremhæver elektronisk gasmåling, automatisk bankekontrol og integreret kontrolarkitektur i serie 4000 biogaspakken, så kølesystemet har brug for stabil temperaturkontrol for at understøtte bankemargin, forbrændingsstabilitet og fuld-tilgængelighed. I reelle termer betyder det at brugeVFD eller EC ventilatorstyring, trinvis ventilatorlogik, korrekt størrelse cirkulationspumper og en kontrolsekvens, der holder kølevæsketemperaturerne stabile under belastningsændringer i stedet for at tillade brede termiske udsving.

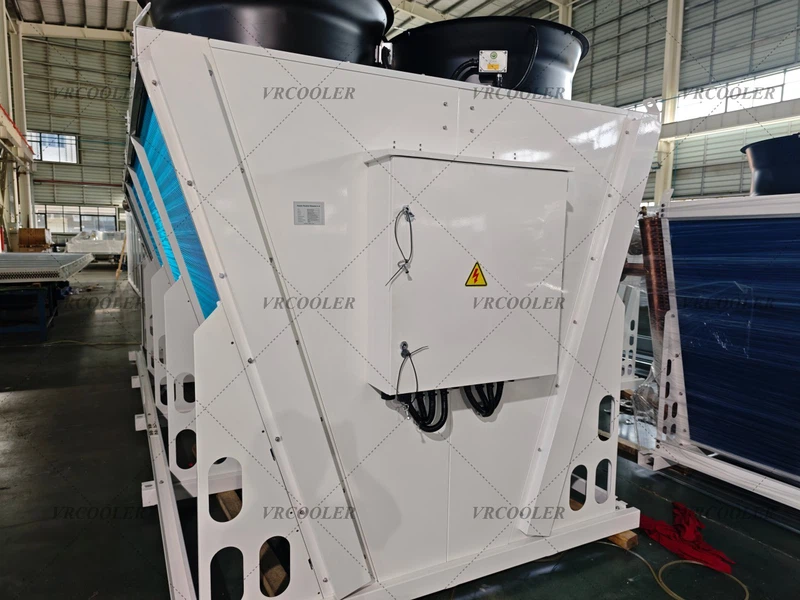

En stærk kølerpakke til denne motorklasse er normalt bygget op omkringkraftige-vindspoler, galvaniseret eller malet konstruktionsstål, vejrbeskyttede-motorer, vedligeholdelses-venlige ventilatorskærme og skæreborde, der er dimensioneret til lav hastighed og jævn strømningsfordeling. I hårdere biogasmiljøer er epoxy-belagte finner, korrosions-beskyttede fastgørelseselementer og konservativ finneafstand ofte bedre valg end at presse på for maksimal kompakthed. Målet er ikke kun maksimal varmeafvisning på dag ét, men stabil ydeevne efter år med støv, fugt og udendørs eksponering.
En anden grund til, at MTU 20V4000 biogasplatformen er en seriøs radiatorapplikation, er motorens effekttæthed. MTU markedsfører Series 4000-biogasfamilien som et højeffekt-densitetsområde til kontinuerlig biogasservice med 20-cylindret output op til ca.2520 kWe ved 60 Hz, elektrisk effektivitet omkring42.6%, og total effektivitet nærmer sig89.7%på den offentliggjorte L64FB-konfiguration. MTU oplyser også, at serie 4000 biogasledningen er designet til lang levetid, citerer84.000 driftstimer mellem eftersyntil platformsfamilien. For radiatorleverandører betyder det, at kølepakken skal konstrueres som infrastruktur med lang-levetid snarere end som et let industrielt tilbehør.
I projekttermer er den bedste artikeloverskrift ikke blot "radiator til MTU-motor", menfjerntørkøling til en høj-biogas-kraftvarmepakke. Radiatoren skal beskytte det elektriske output, bevare motorens pålidelighed og opretholde termisk stabilitet under skiftende metankvalitet, omgivende forhold og anlæggets{1}}varmegenvindingsstrategi. Når den er korrekt afstemt til den officielle 20V4000 biogas varmebalance, bliver fjernradiatoren en kritisk del af anlæggets overordnede effektivitet, oppetid og livscyklusøkonomi snarere end blot en hjælpekøler.
